[FT001]   機械特性在線監測系統

一、產品介紹

FT001 斷路器機械特性在線監測系統用于監測斷路器動作特性參數、評估健康狀態、識別潛在缺陷、優化資產管理。監測參數包括：一次開斷電流、分/合閘線圈電流、儲能電機電流、觸頭行程、開關輔助觸點狀態、控制回路電壓等。通過對錄波曲線的分析，并結合標準曲線庫的比對來評估斷路器的健康狀況。應用于 3kV 到 40.5kV 各種類型斷路器的在線監測，可以直接安裝在斷路器控制柜或控制室內，無線傳輸、安裝方便。

二、產品特點

1、同步采樣，錄波分析

2、實時監測開斷電流波形、故障電流波形及剩余電壽命

3、實時監測分閘/合閘電流波形、儲能電機電流波形及動作次數

4、分析分/合閘電流波形特征參數

5、支持 WiFi 等無線組網

6、支持 Modbus、IEC61850 標準通信規約

7、支持移動終端 WiFi 接入，提取和查看錄波數據

8、支持斷路器溫度監測數據接入

9、顯示斷路器總體運行狀態

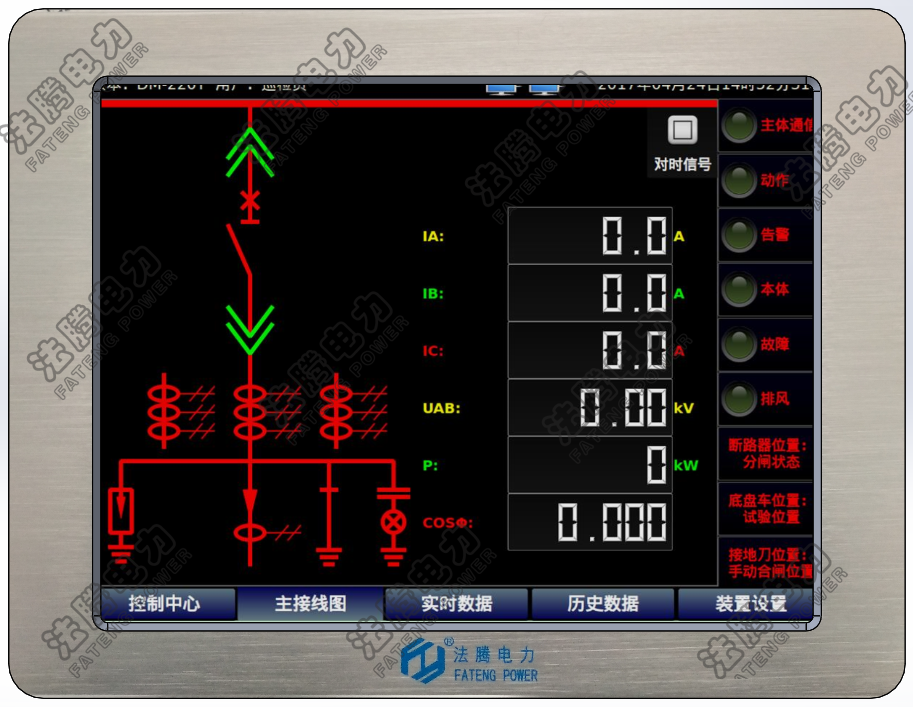

10、顯示斷路器電參量、機械參量、斷路器行程-時間曲線、和溫升數據、溫升曲線

11、系統參數、定值投退進行顯示和就地、遠程設置

三、產品系統組成

FT001 斷路器機械特性在線監測系統由現場監測單元、電流傳感器、行程傳感器和現場控制單元等組成

1、現場監測單元完成斷路器機械特性監測所需開關量及模擬量的采集、存儲和分析，并將監測數據發送至現場控制單元或上級平臺；

2、系統采用同步采樣技術，通過霍爾電流傳感器采集一次回路的開斷電流、分/合閘線圈電流、儲能電機電流，通過 IO 端口采集輔助節點信號，通過行程傳感器采集觸頭位移，采集的信號通過錄波分析完成對斷路器機械特性狀態診斷和電壽命評估。

3、機械特性診斷：監測參數包括線圈分/合閘時間、分/合閘線圈電流波形、分/合閘同期性、斷路器動觸頭行程、斷路器動觸頭速度（包括剛分速度，剛合速度，動觸頭平均速度及Z大速度）、斷路器分/合狀態和電流波形分析特征參數。

4、控制回路狀態監測：監測參數包括控制回路電壓、輔助觸點動作時間。

5、儲能機構狀態監測：監測參數包括儲能電機工作電流波形、儲能時間、儲能電機啟動次數。

6、電壽命評估：監測參數包括正常工作和分/合閘過程一次電流幅值、電弧持續時間、動作次數、電弧重燃、主觸頭累計電磨損（以 I2T 表征），在電壽命到達上限前發出預警。
