一、PT柜概述
PT柜我們又常稱其為母線電壓互感器柜或電壓互感器柜。里面一般設置有電壓互感器一套、熔斷器一、避雷器等主要電器原件。熔斷器的保險絲為電壓互感器提供保護。電壓互感器是將高壓按一定的變比將高壓按比例轉換成低壓的裝置，使其適應儀表的電壓要求。
避雷器主要起到過電壓和防雷保護。
電壓互感器柜一般情況下采用組合式的結構，我們可根據工程的具體設計參數，配置不同類型和數量的PT。

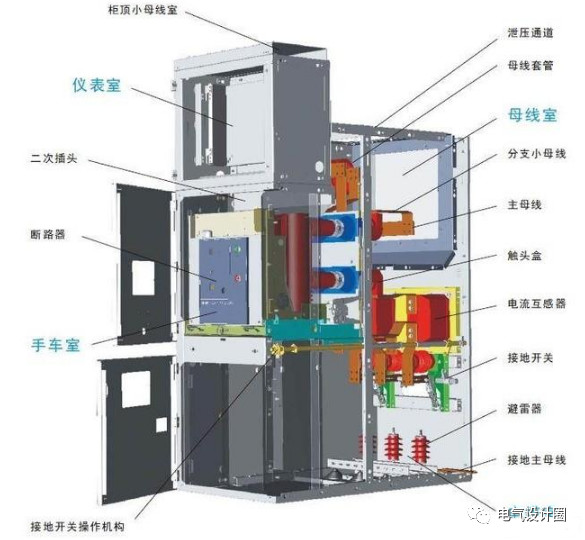

PT柜的整體結構采用可拆卸金屬鎧裝結構，設備面板上通常設有大面積的觀察口。它可以隨時觀察PT柜的運行情況。每臺PT設有一節車廂，其一、二次回路采用分接結構，實現一、二次室分離。柜體整體美觀可靠，可實現現場抽取維護。
二、PT柜的功能
（1）提供電氣系統中的測量電壓、儀器儀表電壓和保護電壓。
（2）為功率表提供測量電壓。
（3）可為相關設備提供操作和控制電源（PT）。
（4）滿足電氣系統繼電保護的需要。母線絕緣、欠電壓、過電壓、備用設備自投條件等。高壓柜屏頂電壓小母線由PT柜供電。
PT柜內有測量PT和計量PT（原來要求是要分開測量PT和計量PT，如沒有特殊要求也可以不分開，可以共用）。頂部的小母線可用于向其他高壓柜提供電源。同時為其它設備提供電源，滿足測量、計量和保護電源的電壓要求。
三、PT柜和計量柜的區別
PT柜是電壓互感器柜（PT為電壓互感器的英文縮寫），通常用于裝設接于母線上的電壓互感器，此電壓互感器可用于測量和保護。
電力部門為了準確計量并能對各用戶進行有效的計量管理，在用戶側會設一個專用的計量柜，柜內配置電壓互感器、電流互感器及計量儀表。此表計的數據用于電費的結算。計量柜的管理權限為電力部門，用戶無權進行維修和調試等工作。
四、PT柜的常見方案

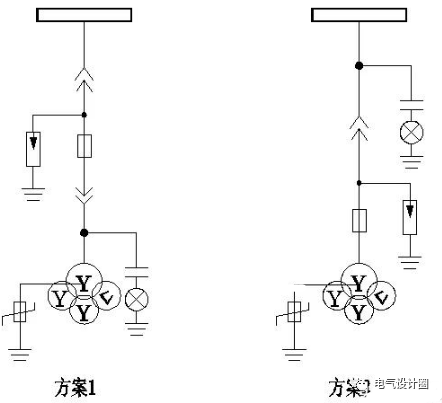

方案1和方案2是KYN28柜（手車柜）常見的方案。

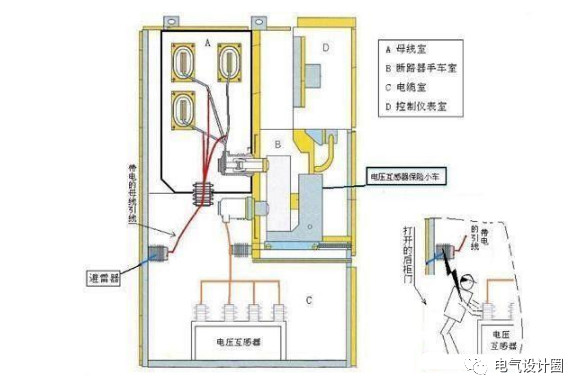

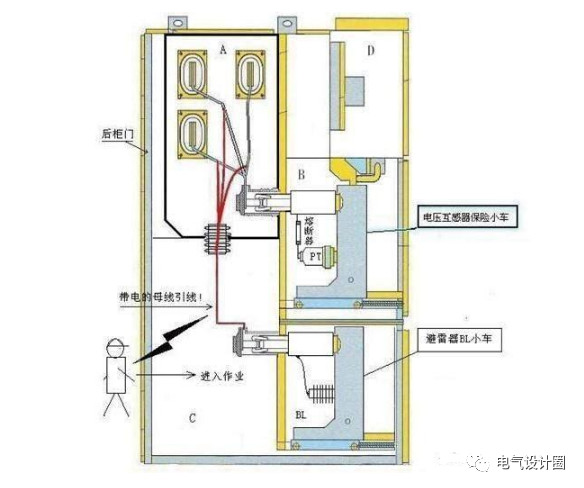

方案1使用熔斷器手車，避雷器和熔斷器安裝在手車內部，PT固定安裝在電纜室下方或掛裝在電纜室后梁上，PT中性點經一次消諧器接地。
方案2使用PT手車，PT、熔斷器、避雷器、一次消諧器均安裝在手車內部，PT中性點經一次消諧器接手車摩擦接地極。

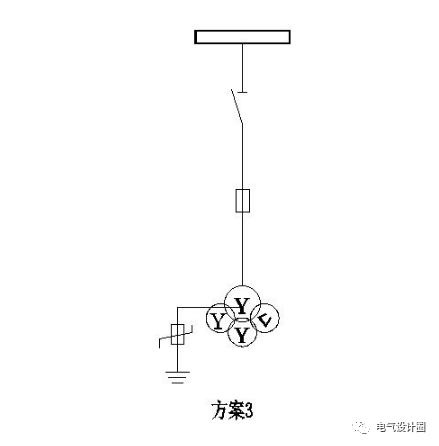

方案3是HXGN-12柜（固定柜）常見的方案。

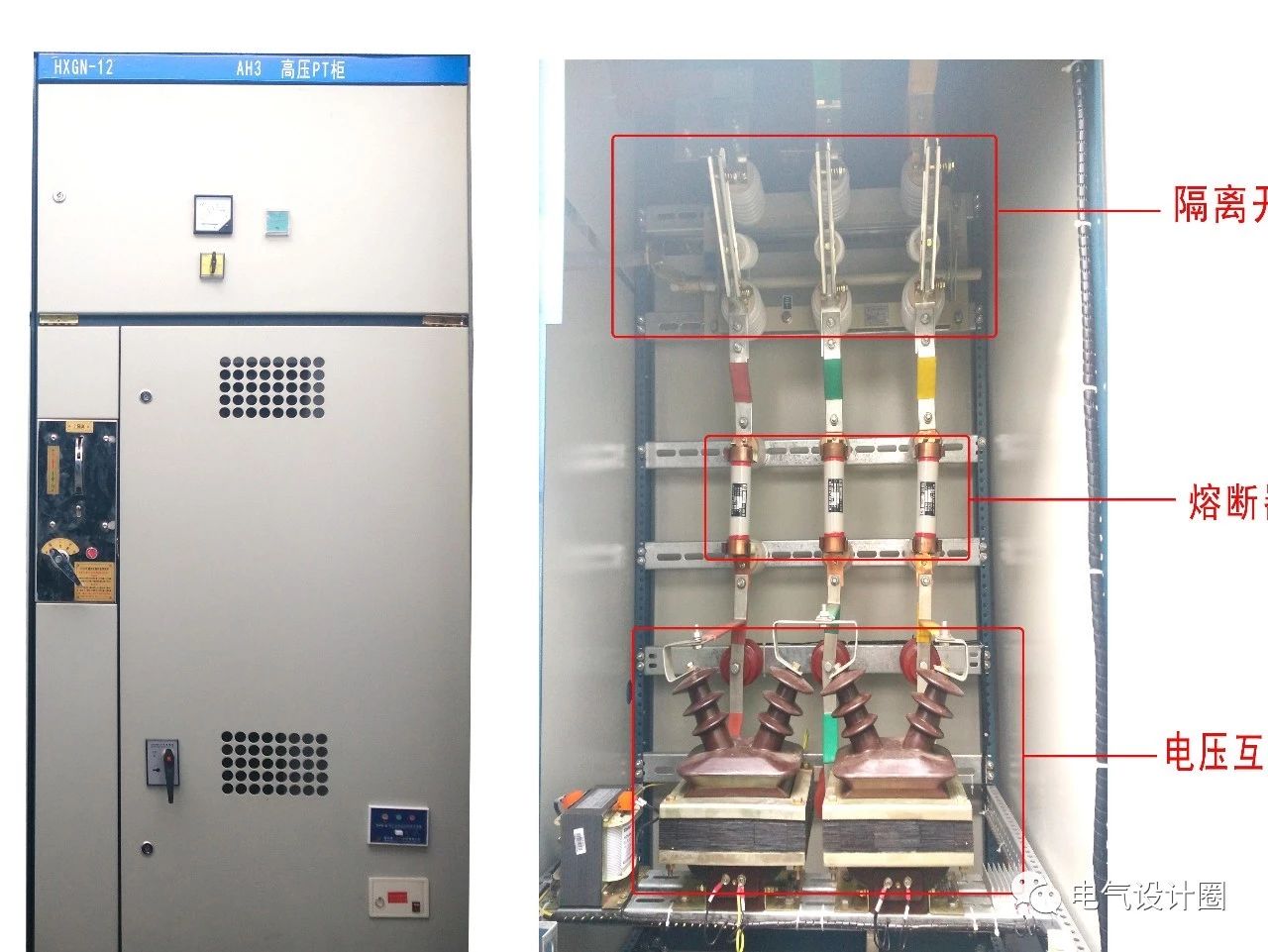

方案3隔離開關做為PT的主開關，10kV設備隔離開關選用GN30或GN19產品，35kV設備選用GN27產品，PT固定安裝在開關柜底部，PT中性點經一次消諧器接地。
因PT柜主回路中通過的電流很?。ūＷo熔斷器額定電流選用1A≤），PT柜可以帶負荷拉動隔離開關或手車。
五、綜述
通俗的講，高壓柜屏頂電壓小母線的電源就是由PT柜提供的，PT柜內既有測量PT又有計量PT（原先都是要求測量PT和計量PT是分開的，因為規范規定計量用互感器的等級要高于保護用互感器的等級，但現在如沒有特殊要求也有不分開的，可共用），都上屏頂?shù)碾妷盒∧妇€，為其它出線高壓柜提供測量、計量、保護用電壓；屏頂小母線還有220V直流電壓小母線（電壓取自直流屏，為斷路器、綜保及其它設備提供直流電源）；屏頂小母線還有220V交流電壓小母線（電壓也取自直流屏中的交流出線，為柜內照明燈、加熱器燈等其它設備提供交流電源）。
