在國家鼓勵推動新型城市化發展、大力推進節能減排和智能電網建設的背景下，中國的輸配電格局正在改變。有專家表示，中壓開關正在進入模塊化、智能化、環保型的新時期。近年來，隨著中國城鎮化建設的不斷推進，以及智能電網建設加快進程，市場對中壓開關的需求在不斷的繼續擴大。

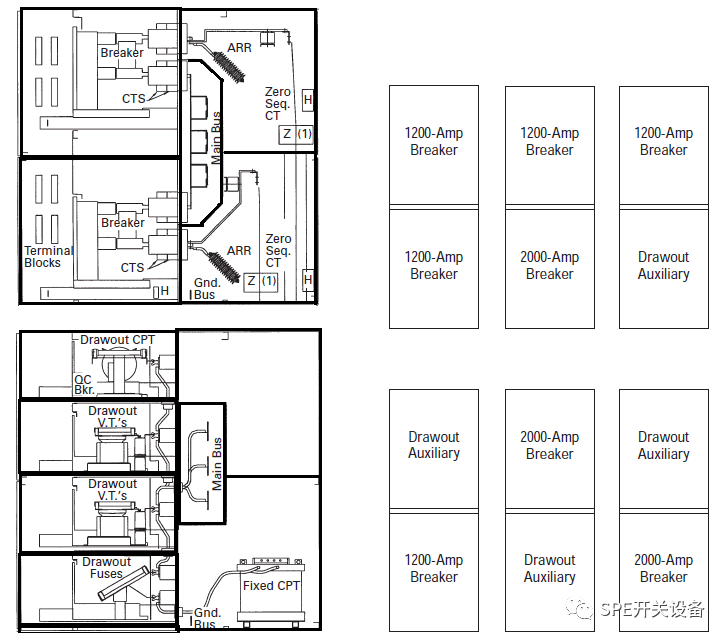

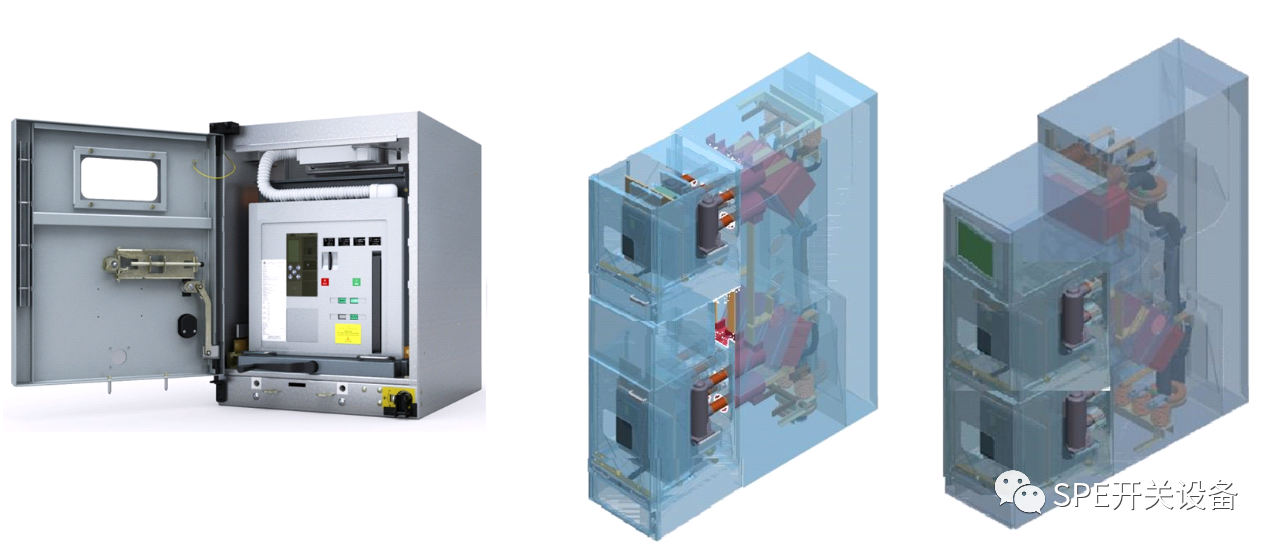

       模塊化就是其中的一種解決方案，通過對開關柜主要功能單元如斷路器隔室、母線隔室、電纜隔室、控制隔室等進行模塊化、標準化設計、制造，開關柜根據需求進行組裝拼柜。

一

KYN550數字化智能開關柜

          KYN550數字化智能柜是法騰電力科技有限公司生產的Z新一代的智能型三相交流 50Hz，3.6-12kV 單母線分段系統的戶內成套配電設備，主要使用于電廠、變電站、工礦企業及高層建筑中，作為接受和分配電能之用，并具有對電路進行控制、保護和檢測等功能。柜內配置是法騰電力有限公司生產的 CAB 型免維護型真空斷路器或其他類似產品，此設備可滿足中國電網對中壓開關之要求，并適合“五防”及可關門實現安全操作、全密封、全隔離、全絕緣、全工況的特殊性能要求。。

二

什么是模塊化

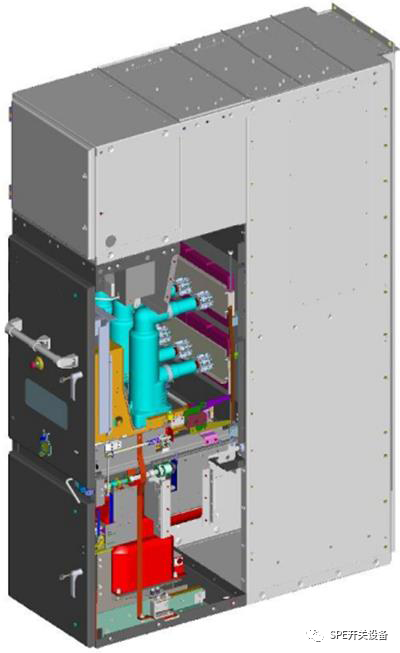

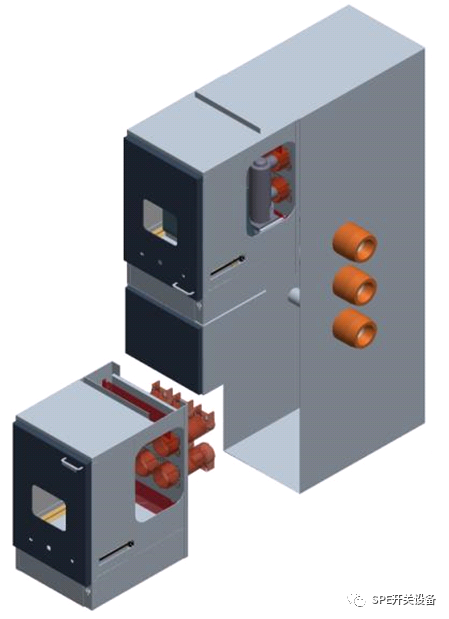

         開關柜采用模塊化設計，包括柜體和設置在柜體上的前柜門和后柜門，其特征在于：所述柜體內被隔板分為位于前部的儀表室、斷路器室和位于后部的電纜室和母線室，所述母線室設有一個靜觸頭和三條主銅母線，主銅母線通過絕緣支柱安裝在母線室內壁，主銅母線一端與柜體側部擴展接口中的導電套管連通，三條主銅母線的另一端均與同一靜觸頭連通，所述電纜室內設有相連的靜觸頭盒和接地開關，所述斷路器室內設有能沿導軌來回移動的斷路器手車，斷路器手車后部通過兩個支柱分別與靜觸頭及靜觸頭盒連接。這種新型模塊化拼裝方式，提高了連接精度，結構緊湊，易于維護，內部電場均勻，安全性好，有效提升了國產中壓開關柜的綜合性能，并且便于批量生產和檢修。

三

模塊化設計的好處及應用

a. 一次方案靈活配置，根據需求配置產品；

b. 根據應用快速配置新產品、新應用，如開關位置、母線位置等不同位置實現不同應用的定制化設計，或不同設計類型開關柜；

c. 模塊單元小巧，重量輕，便于一個人操作、組裝；

d. 功能集成，可單獨供盤廠組裝；

e. 對常用功能模塊備庫存，快速組裝，減少交貨時間；

f. 工程設計和物料清單BOM快速組織，減少工程設計及生產準備時間；

g. 現場容易維修、更換；

h. 快速實現改造項目應用；

       模塊化設計需要在充分理解產品知識、應用的前提下，分析功能、組成，以及模塊之間的連接、接口保證易于制造、組裝，且能夠滿足產品的需求，特別是對有抗內部故障、抗地震等要求的產品，設計應充分考慮滿足標準要求。
