KYN450小型開關柜

KYN450小型開關柜是法騰電力全網首創、電網新基建推薦產品。數字化智能柜系12kV，三相交流50Hz, 單母線及單母線分段系統的新一代小型化、組合式新型電氣開關設備。適用于工業及民用電纜環網及配網終端工程。作為電能的接受和分配只用，特別適用于城市居民區配電、小型二次變電所、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。

該產品具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，對各種不同應用場合、不同用戶均能提供令人滿意的技術方案。傳感技術、自動控制技術、信息化技術的采用，加上先進的技術性能及簡便靈活的裝配方案，可以滿足市場不斷變化的需求，并適用于電網智能化要求。

KYN450小型開關柜 數字化智能柜滿足相關國家標準，電力行業標準，國際標準等標準要求，操作機構采用彈簧機構操作簡單、安全可靠，機械壽命為10000 次以上。

使用條件：

■ 環境溫度：環境溫度不高于40℃、不低于-15℃，且在24h 內測得的平均值不超過35℃；

■ 環境濕度：24h 內測得的相對濕度平均值不超過95%，水蒸汽壓力的平均值不超過2.2kPa；月相對濕度平均值不超過90%，水蒸汽壓力平均值不超過1.8kPa；

■ 海拔高度：不超過2000m；

■ 地震烈度：不超過8 度；

■ 周圍空氣沒有明顯地受到塵埃、煙霧、腐蝕性或可燃性氣體、蒸氣或鹽霧的污染；

■ 凝露和污穢運行下的嚴酷度：按GB3906 中1 級規定；

■ 注：相對濕度大于70% 時應接通加熱器，以防凝露；

■ 當使用環境條件與上述不同時，由用戶與制造廠協商解決。

KYN450小型開關柜戶內高壓真空斷路器

KYN450小型開關柜技術參數：

■ 額定電壓：12kV；
■ 額定1min 工頻耐受電壓：42kV；
■ 額定雷電沖擊電壓：75kV；
■ 額定頻率：50Hz；
■ 4s 熱穩定電流( 有效值)：20kA,25kA,31.5kA,40kA,50kA；50kA,63kA,80kA,100kA,125kA；
■ 主母線額定電流4000A；
■ 分支母線額定電流：630A,1250A,1600A,2000A,2500A,3150A,4000A*；
■ 柜寬(W)：450(mm)；
■ 柜深(D)：850/1000(mm)；
■ 柜(H)：1800-2200(mm)；
■ 防護等級：外殼IP4X( 斷路器室門打開為IP2X)；
■ 重量：700~1000kg( 包括手車在內)；
■ 環境溫度：-15~40℃；
■ 海拔高度：≤ 2000m；
■ 相對濕度：日平均≤ 95%，月平均≤ 90%；
■ 開關柜需采用強制風冷。

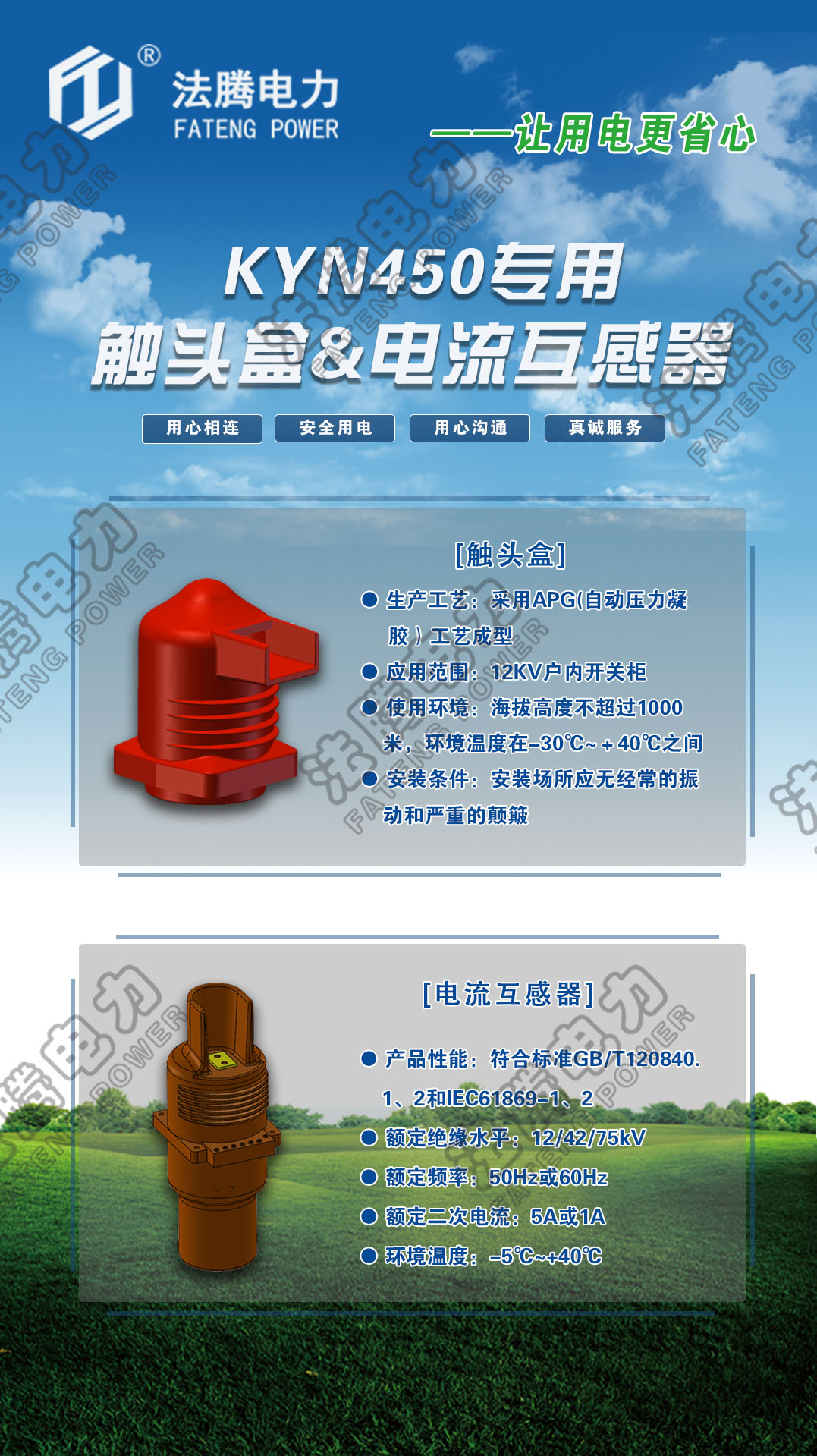

KYN450專用觸頭盒&電流互感器
