概述

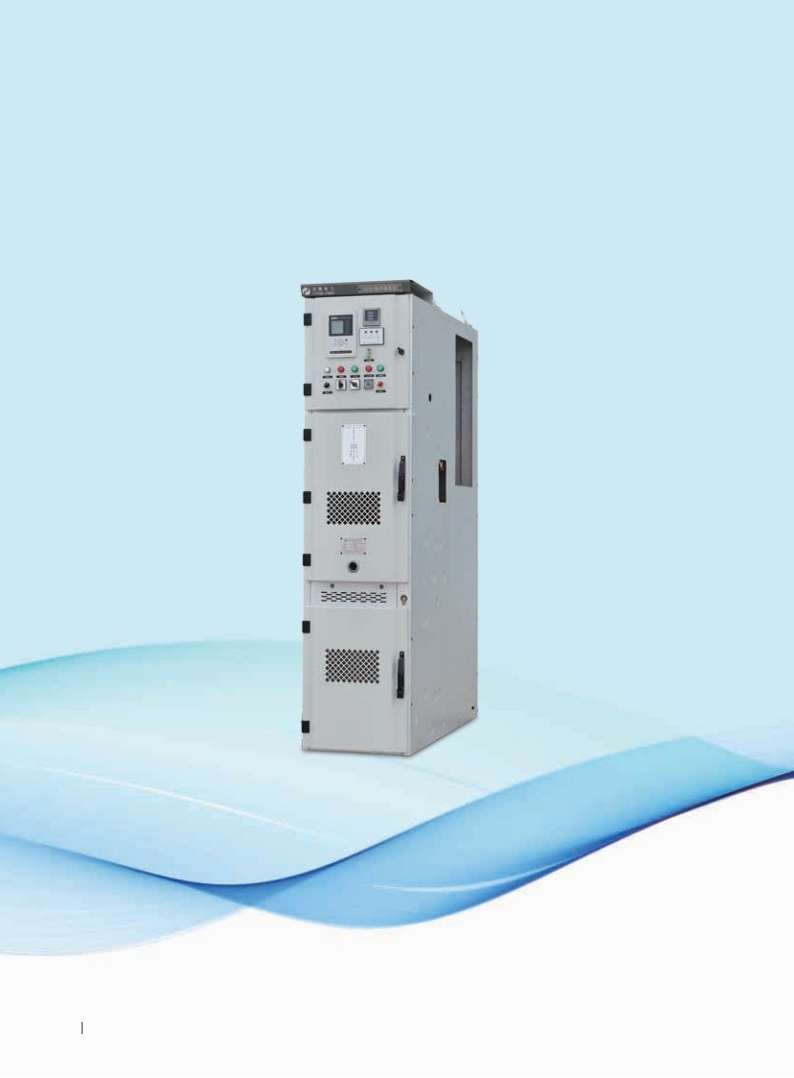

KYN550-12 常壓空氣絕緣開關柜是法騰電力科技有限公司生產的新一代的智能型三相交流 50Hz，3.6-12kV 單母線分段系統的戶內成套配電設備，主要使用于電廠、變電站、工礦企業及高層建筑中，作為接受和分配電能之用，并具有對電路進行控制、保護和檢測等功能。

開關柜內配置是法騰電力有限公司生產的 CAB 型免維護型真空斷路器或其他類似產品。開關柜采用模塊化設計，整體柜型由低壓室、斷路器室、檢修室組成前柜，由母線室、電纜室組成后柜，可以分開拼裝。便于批量生產和檢修。成套設備可滿足中國電網對中壓開關之要求，并適合“五防”及可關門實現順利操作、全密封、全隔離、全絕緣、全工況的特殊性能要求。

技術參數

■ 額定電壓：12kV；

■ 額定 1min 工頻耐受電壓：42KV；

■ 額定雷電沖擊電壓：75kV；

■ 額定頻率：50Hz；

■ 4s 熱穩定電流（有效值）：20kA，25kA，31.5kA，40kA，50kA；50kA，63kA，80kA，100kA，125kA；

■ 主母線額定電流 4000A；

■ 分支母線額定電流：630A，1250A，1600A，2000A，2500A，3150A，4000*A；

■ 柜寬 (W)：550，600，650，800，1000(mm)；

■ 柜深 (D)：1100，1340，1400，1450，1500，1650(mm)；

■ 柜 (H)：2000，2100，2200，2300(mm)；

■ 防護等級：外殼 IP4X( 斷路器室門打開為 IP2X)；

■ 重量：300kg( 包括手車在內 )；

■ 環境溫度：-15~40℃；

■ 海拔高度：≤ 4000m；

■ 相對濕度：日平均≤ 百分之95，月平均≤ 百分之90；
