UL891 低壓前固定蓋板配電盤，UL1558 低壓電力開關柜。二者在標準、應用、安裝、柜型構成和安全要求都存在區別。
區別之一：標準不同
低壓柜適用于IEEE C37.20.1/UL1558。
C37.20.1TM---IEEE Standard for Metal-Enclosed Low-Voltage Power Circuit Breaker SwitchgearUL1558--Metal-Enclosed Low-Voltage Power Circuit Breaker Switchgear
配電盤標準UL891/PB2.1。
UL891--UL Standard for Safety for Switchboards
ANSI/NEMA PB 2.1-2013 --General Instructions for Proper Handling, Installation, Operation, and Maintenance of Deadfront Distribution Switchboards Rated 600 Volts or Less
區別之二：應用不同

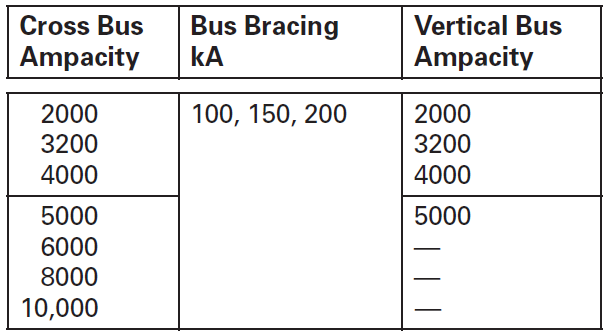

開關柜用于一次配電，變壓器容量從500 kVA 至20 MVA，開關容量大，主母線電流可達10000A，短時耐受電流200kA，系統保護復雜，電動分合閘。
而配電盤應用于二次配電，直接連接負載或配電箱。保護簡單，很多斷路器沒有保護、測量，直接手動操作。主母線電流可達6000A，短時耐受電流100kA。
區別之三：安裝不同
低壓柜安裝的都是抽出式框架斷路器，因此各個隔室都是帶有鉸鏈的門板。開關柜尺寸龐大，特別是深度，一般1.8米以上，用于電纜連接。
而配電盤一般安裝的是固定式框架斷路器和塑殼斷路器，因此前面采用的是固定的蓋板，只把操作孔露出來，DEAD FRONT COVER 固定安裝前蓋板形式。配電盤尺寸小，深度一般不超過1.3米，電纜通過整個底板進出。
區別之四：構成不同

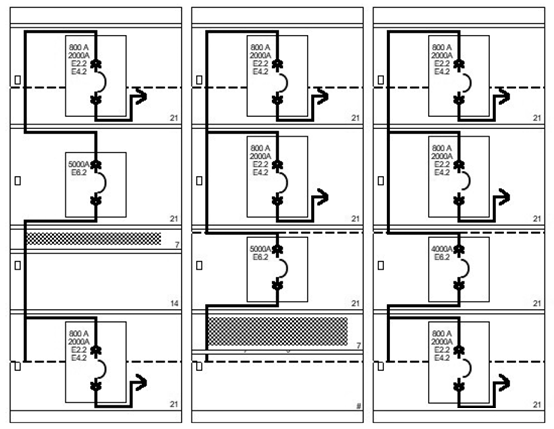

低壓開關柜標準IEEE C37.20.1，開關柜只采用抽出式電力框架斷路器，開關柜按照標準由上至下分為四個斷路器隔室，斷路器分布在這四個隔室內部，大于等于4000A一般單層，2500/3200A組成雙層，2000A及以下組成四層。
開關柜由于前部四個框架斷路器占據了所有高度，因此開關柜水平母線在柜后部，一般也有上中下三組母線，組成大電流，水平母線連接垂直母排分配電流到四個斷路器，四個斷路器出線排在垂直母排和水平母線的縫隙之中連接到柜后部，因此開關柜一般比較深。出線銅排需要配置電纜線鼻子或接線端子。

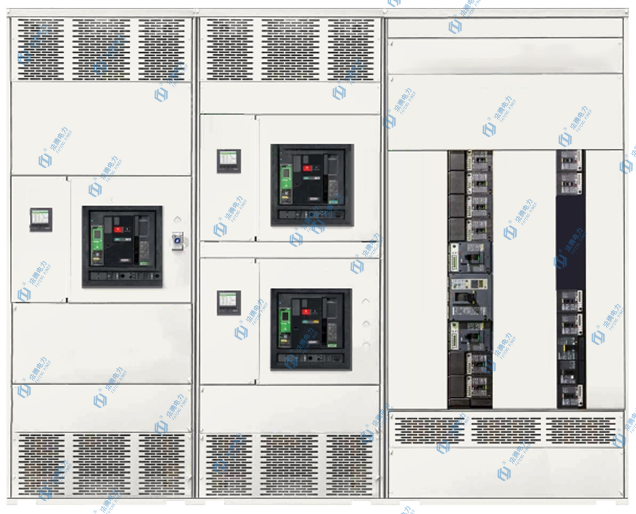

配電盤屬于分配電設備，參考標準UL891，有前部進入和后部進入等不同，框架斷路器作為進線隔離，塑殼斷路器作為出線，可以是固定式的，或是快速插拔式結構，采用成組安裝結構，即塑殼斷路器水平安裝，一邊連接垂直母排，另一邊直接連接電纜。進線可以是柜前連接或是柜后連接，出線電纜側出線。
配電盤也有裝抽出式框架斷路器的設計，主要是對于1000A以上的電流出線回路，但安裝密度、電流等級都不會太多，更多的是對塑殼斷路器的一個互補方案，安裝框架斷路器只能后部接線，不適合一些靠墻安裝的應用。
區別之一：要求不同
區別之五：
因為應用不同，因此安全要求不同，開關柜需要按照IEEE C37.20.7進行內部電弧故障試驗，而配電箱不需要。
開關柜需要滿足0.5s的短時耐受電流試驗，而配電箱不需要，或者僅需要0.05s的短時耐受電流試驗。
開關柜由于采用抽出式框架斷路器，因此為方便斷路器放進柜體，特別是最上部的斷路器，柜頂配備有起吊裝置，可以在一排開關柜頂部滑動，將需要的斷路器起吊到其斷路器隔室內部。
其實由于產品不同，標準不同，還有很多區別，這里不一一列舉，僅供參考。
