世界各個地區對于開關設備的要求是不一樣的，不能千篇一律采用一種柜型去覆蓋全球所有需求。需要專業化、定制化解決方案。如IEC 17.5kV空氣絕緣開關柜，采用12kV開關柜不能滿足雷電沖擊耐受電壓要求，采用24kV 開關柜尺寸大，成本高，不滿足市場需求。

因此定制IEC 17.5kV 開關柜，滿足雷電沖擊耐受電壓95kV，緊湊型設計，國外客戶認可熱縮套管作為固體絕緣介質，因此通過優化結構，復合絕緣，就可以設計出符合國外客戶要求的緊湊性、小型化600mm寬中置式開關柜。

對于國外項目，很多特殊一次方案，如斷路器進線柜進線電纜側安裝有電流互感器、抽出式電壓互感器手車、接地開關、避雷器、電纜連接銅排等，這些設備集中在一起，就需要合理的布局。

電壓互感器手車如果采用單獨電壓互感器，再外部配置空氣絕緣的高壓熔斷器，則熔斷器的絕緣就非常困難，采用帶熔斷器一體的電壓互感器就可以大大的縮小安裝空間，通過ABS絕緣屏蔽板阻擋，即可以滿足絕緣要求，又方便維護。

有些項目需要電流互感器有多個繞組，如6個繞組，或PX級二次繞組，這樣一個環氧支柱式電流互感器就不能滿足要求，需要安裝兩臺或者三臺互感器，這樣就需要很大的安裝空間，定制化設計采用低壓穿心式互感器，重量輕，體積小，方便更換，安裝在觸頭盒上，或絕緣桿上。

同樣，國外項目低壓柜的出線回路很多，安裝密度大，采用傳統的抽屜式出線回路，安裝密度受到抽屜尺寸限制，無法滿足要求，就需要根據客戶要求采用高密度安裝固定式出線回路。

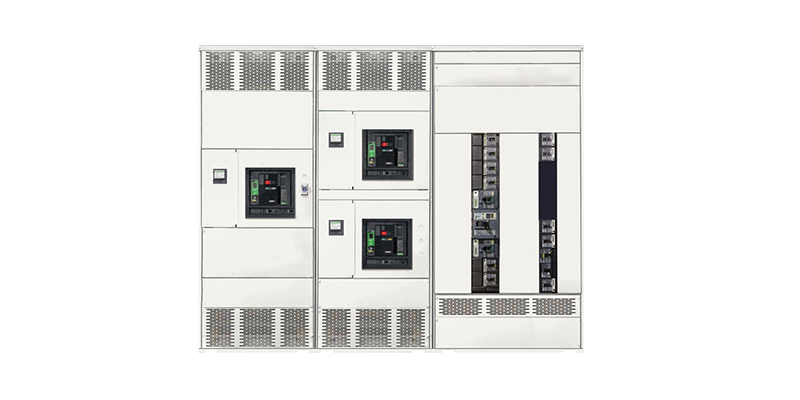

對于開關柜安裝四臺框架斷路器，采用通用型MNS低壓柜，水平母線在開關柜頂部，通過分支母線連接到進線端頭，出線銅排繞來繞去連接出來用于電纜連接，出線電纜連接位置差，且一般無法安裝四臺框架斷路器，這種設計就明顯不符合原始設計客戶所需要的產品。

因此根據當?shù)厥袌霎a(chǎn)品情況，定制化水平母線在柜后，電流上下分配。利用垂直母排和水平母線間隙，斷路器出線銅排走到柜后部專用電纜通道，各功能隔室獨立，電纜連接方便。

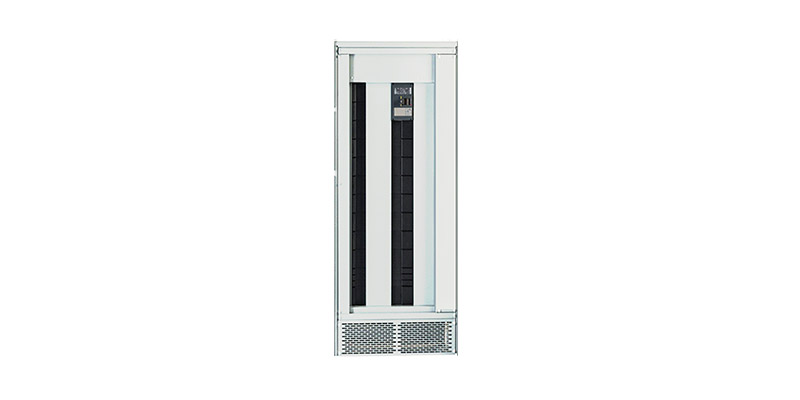

很多廠家采用GGD型低壓柜來出口美國，聲稱符合UL891標準。元器件布置的亂七八糟，再配上電流互感器，多功能表等等，做得四不像，很難通過美國客戶第三方監管審核的。

當然，上述要求是針對于正宗國外設計項目，而不是國內設計院照搬修改的技術要求，這些技術要求即把國外常規的要求抄了過來，又把國內的要求也寫了進去，再加上一些各種各樣的認證統統放進去，組成一個亂七八糟的技術要求，完全按照這個要求是生產不出來好的、正規的產品的。
