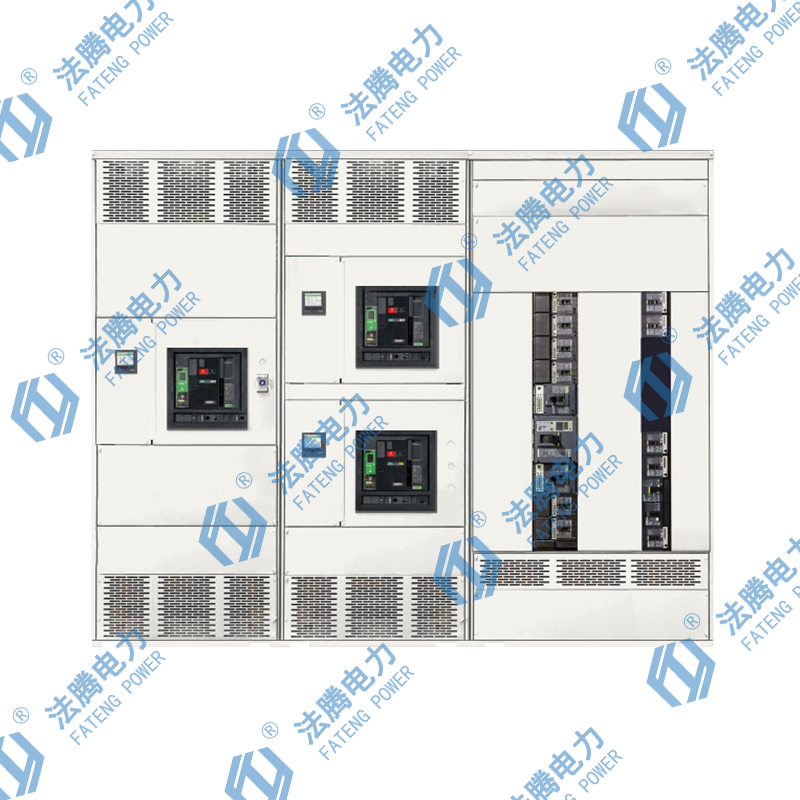

低壓配電盤 SWITCHBOARD參考標準UL891，有前部進入和后部進入等不同，DEAD FRONT COVER 固定安裝前蓋板形式，框架斷路器作為進線隔離，塑殼斷路器作為出線，可以是固定式的，或是快速插拔式結構。進線可以是柜前連接或是柜后連接，塑殼出線電纜前部側出線。

配電盤標準：

■ ANSI C37.13, C37.16, C37.17，ANSI C37.50；ANSI/NEMA PB 2

■UL-891， CUL C22.2

北美項目變壓器低壓側一般采用Switcboard配電盤，標準名詞Dead front Switcboard，即配電盤前面板固定密封，只留出斷路器操作孔，如框架斷路器的面板、塑殼斷路器的上下搬動分合的操作手柄，框架斷路器可以手動或電動操作，塑殼斷路器手動分合閘。

配電盤最大電流可達6000A，開關短路開斷達100kA。不同于開關柜，配電盤安裝密度高，簡單高效，配電盤無需過大的防護等級，無需內部電弧等級，無需短時耐受電流，無需功能單元之間的隔室分隔，無需過多的二次控制保護，無需復雜的操作機構，無需搖進搖出。這種結構保證了高安裝密度下的溫升，保證了電纜連接的方便簡單，維護操作極為簡單，可靠性也極大提高。

北美標準UL891配電盤有其獨特的設計要求，標準明確定義了結構要求，水平母線在柜后部中間位置，一般上下兩組，最大電流到6000A 150kA。特別是對于塑殼斷路器出線，塑殼斷路器必須是水平安裝，成組布置Group Type，左右兩側出線，或一側出線，數量、容量都有定義。

塑殼斷路器出線柜垂直母排的電流規格即要按照安裝回路數量采用分散系數，又要考慮對于空的模數空間以后擴展的電流要求，按照設計可能可以安裝16個250A的塑殼斷路器出線，如果只安裝了8個250A塑殼斷路器，首先8個塑殼的分散系數可能是0.6，那么總的電流是250*8*0.6=1200A，而由于僅裝了8個模數，還有8個塑殼模數空著，按照標準，就需要預留系數，可能是1.6，這樣垂直母排就需要1200*1.6=1920A。

UL891塑殼斷路器出線電流可以到1200A，一臺配電盤可以安裝4個1200A塑殼斷路器作為出線回路。UL891配電盤一般采用銅排直接固定垂直母排與塑殼斷路器進線端，塑殼出線側則配備有電纜端頭，即剝好外皮的電纜銅芯可以直接插入塑殼斷路器的出線電纜端頭上連接，大電流每相可以連接4根300平方電纜。對于進線柜、母聯柜，框架斷路器一般采用固定式，DEAD FRONT意味著前面完全固定好的，一般不允許打開，因此采用抽出式斷路器也沒有意義。

進線柜和變壓器箱直接連接，經過進線斷路器到達水平母線，框架斷路器出線有電纜連接，或是經由密集型母線橋連接到負荷中心，連接就地的配電箱 Panelboard。
