在數據中心工程項目中，電力是工程的“血液”，為工藝設備提供驅動力，變配電所則是電力的樞紐。目前，數據中心設計多采用鋼筋混凝土或鋼結構等常規形式，自然采光或采用通風窗；電氣設備柜體出廠后直接運至現場安裝。采用這種傳統的建設模式，在電氣安裝調整過程中往往會受現場氣候條件惡劣、施工材料短缺、設備存在缺陷等因素影響，延長工期，增加費用。

而預裝模塊化變電所(以下簡稱E-House)，可以很好地解決上述問題。該變配電所在國內工廠進行模塊化設計，集成，建造完成后，整體發運至項目現場。這種形式可大大減少現場電氣施工、調試工作量，縮短工程建設周期，減少施工費用，降低項目?jī)?nèi)部風險和外部風險。

法騰 E-House產品類別

E-House產品可以細分為如下幾種：集裝箱式解決方案、模塊化設計方案、單體大尺寸結構。

01 集裝箱式解決方案

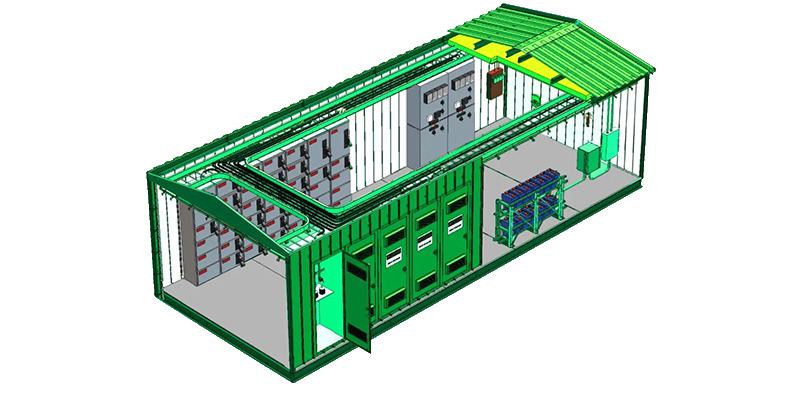

制造方案基于標準貨運集裝箱設計，標準ISO集裝箱尺寸或定制化的尺寸，全焊接或噴漆鋼結構，適用于電纜底部進線和側面進線場合，通過集裝箱模塊拼接可以搭建成更復雜的組合。

02 模塊化設計方案

設計基于定制化的E-House布局和尺寸，布局和尺寸基于需安裝設備的量身訂做，為了滿足運輸和物流要求，E-House的設計采用模塊化切割，，現場拼裝后，實現更大的整體布局。

03 單體大尺寸結構

單體鋼結構框架實現大尺寸，大尺寸的E-House單體運輸，消除了運輸模塊及現場模塊再拼接的要求，但需要提前確認現場和運輸物流對最大運輸尺寸的要求。

法騰E-House的設計

在進行E-House設計前，需了解關于E-House內部系統配置、電氣設備預留空間以及交通運輸?shù)纫?；明確運輸E-House的最大尺寸限制要求，將常規變電所拆除為若干個滿足運輸要求的單體。這些單體依據最終的設計方案考慮是獨立安裝還是現場拼裝。

本著分散布置、集中管理的原則，使每一座E-House均位于各區域用電負荷中心，以減少末端用電負荷的供電距離，既可提高電能質量，又能減少電纜和管道的損耗。

01 E-House結構設計

由于E-House自身是為了工程量身定制的，因此它的結構設計具有較大的靈活性，它的尺寸大小基本取決于它內部所需要安裝的設備情況，同時還要考慮長距離運輸?shù)囊蟆Ｒ虼?，如何用最小的空間合理布置設備，是E-House結構設計成功的關鍵。

02 接地系統設計

接地對電力系統和電氣設備的安全及其可靠運行，對操作、維護、運行人員的人身安全，都起著至關重要的作用。E-House作為一個獨立的配電站，一般矗立于荒郊野外，易受雷電襲擊，對防雷接地的要求更為嚴格。E-House集聚了工作接地、保護接地、防雷接地、電磁兼容性接地等于一體，如果不妥善處理好這些接地的關系，容易造成設備的損壞甚至危及人身安全。本工程采用聯合接地的方式，設置了幾個主接地排，對箱內設備進行了等電位連接。并對接地系統的接觸電壓、跨步電壓進行了校驗。

03 抗內燃弧措施

中壓開關柜在柜頂設置了泄壓通道，在使用過程中發生燃弧故障時，由于飛濺而出的滾燙金屬顆粒以及火光極大的偶然性，即使產品試驗滿足IEC61641-2014燃弧保護等級條款，也不能完全保證在使用過程中發生內部燃弧故障時絕對不會對人員造成致命傷害。本工程在開關柜柜頂設置專用燃弧泄壓通道，并與各柜泄壓通道有效連接，箱體外設置泄壓口，以確保電氣故障時運維人員的人身安全。設置泄壓通道時，開關柜柜頂不應設置泄壓板。

04 箱體防腐

由于使用E-House工程的自然條件一般都比較惡劣，因此箱體的防腐至關重要，直接影響E-House的使用壽命。E-House箱體的防腐處理應遵循ISO12944《色漆和清漆防護漆體系對鋼結構的腐蝕防護》標準，采用多道防腐工藝，包括前處理、鋅層、中間層、面層等多重處理工藝。

05 箱體密封與防塵

為了給E-House內部設備提供良好的使用環境，保證設備安全穩定運行。箱體的防護等級要達到IP54以上的要求，并安裝微正壓系統，配置微正壓空調或風機及多層過濾措施，配合風道均壓系統，使箱體內部產生略高于外部大氣壓25Pa的氣壓差，實現艙內均衡的微正壓環境，使得外界的潮氣、灰塵、鹽霧等不能侵入E-House內部。

E-House不僅是一個產品，更是一項可作為完全獨立的交鑰匙電氣配套工程。模塊化變電所因其具有可移動性、布置形式靈活、空間利用率高，現場安裝調試周期短等眾多優點，為國內工程電氣設計提供了思路和選擇方案。另外，E-House由于是整體在工廠建造、電氣設備集成及預調試后，再整體運輸至工程現場，大大縮短了整個工程的建設工期，減少了工程投資。
