1.美標開關產品的主要標準
產品標準：
IEEE C37.20.2 交流1000V以上金屬鎧裝式開關設備
IEEE C37.04 交流高壓斷路器標準額定結構
IEEE C37.06 交流高壓斷路器推薦等級
IEEE C37.20.3 – 金屬封閉開關柜
IEEE C37.20.9 - 氣體絕緣開關柜
IEEE C37.11 電氣控制要求
IEEE C37.20.6 – 4.76-38kV接地測試裝置
試驗標準：
IEEE C37.09 – 斷路器試驗程序
IEEE C37.54 – 戶內斷路器試驗
IEEE C37.55 – 金屬鎧裝開關柜試驗
IEEE C37.20.7 – 內部故障試驗
IEEE C37.55 金屬鎧裝開關柜一致性試驗規程1.一般要求
北美開關柜的廠家以美國本地企業為主，Squire D, GE, Eaton 等是主要開關柜開關柜供應商，歐洲企業施耐德收購了Squire D, 從而在北美市場占有一席之地，而ABB等雖然在美國生產開關柜，但由于其產品是由歐洲人設計，按照IEC標準設計，如沒有美標斷路器要求的MOC/TOC等輔助開關安裝在隔室上，而是同IEC產品一樣MOC安裝在斷路器上，TOC安裝在斷路器底盤車上，因而在北美市場水土不服，市場份額一直不大，ABB收購了GE 工業系統后，加強了在北美的業務，從而市場銷售量大增，GE生產了世界上第一臺真空斷路器，第一臺金屬鎧裝開關柜，美國標準也是根據GE的產品、由老的GE工程師制定的標準，按照美標，由美國本土的GE工程師完善ABB的產品，因此ABB在美標市場份額超25%， 施耐德、伊頓（包含庫柏）、ABB（包括GE）美國中壓開關柜市場占有絕對領先地位。
3. 北美開關設備的基本要求
產品參數要求

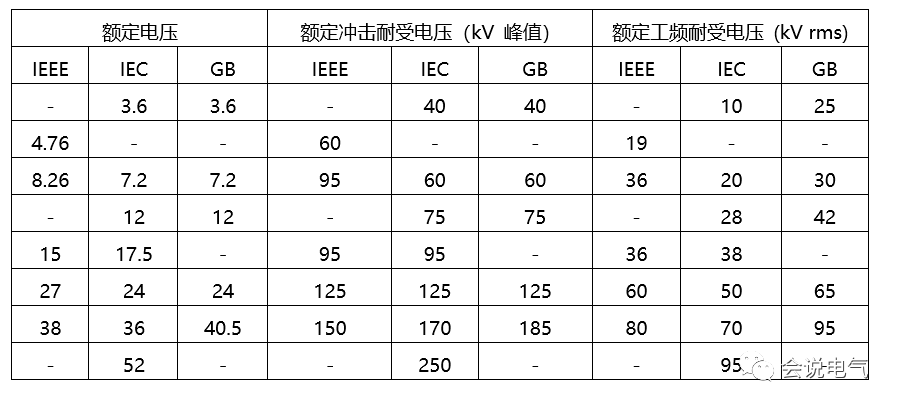

IEEE標準額定電壓和絕緣水平與
IEC/GBIEEE標準與IEC標準額定電壓、絕緣耐壓對照表1
北美中壓戶內開關柜的電壓主要有4.76、8.26、15、27、38kV五檔，其中8.26和15kV對應的工頻耐受電壓都是36kV，雷電沖擊耐受電壓都是95kV。27kV要求的工頻耐受電壓是60kV，雷電沖擊耐受電壓是125kV。38kV要求工頻耐受電壓80kV，雷電沖擊耐受電壓150kV。

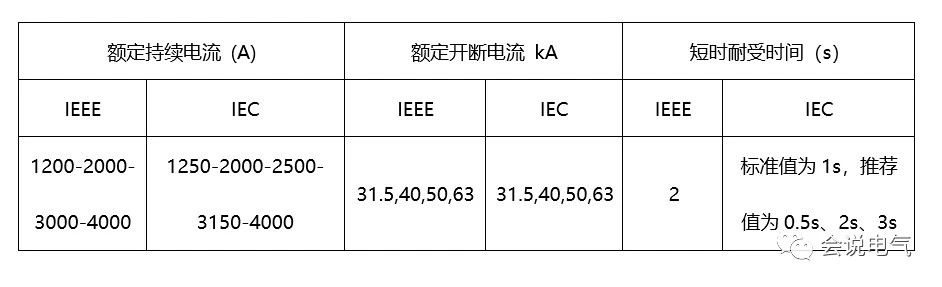

不同于GB/IEC標準額定電流，美標額定連續電流是1200/3000A，而不是1250/3150A。北美標準頻率是60Hz，不是50Hz，因此可以理解為3150A@50Hz在60Hz下需要降容到3000A，當然這個需要溫升試驗驗證。
美標額定短時耐受電流持續時間標準是2秒，即熱穩定持續時間2秒，不是IEC要求的3秒，也不是國內普遍要求的4秒。60Hz峰值耐受電流是短時耐受電流的2.6倍，如40kA對應的是104kA，同樣對于短路關合電流，也是短路開斷電流的2.6倍，而不是50Hz的2.5倍。

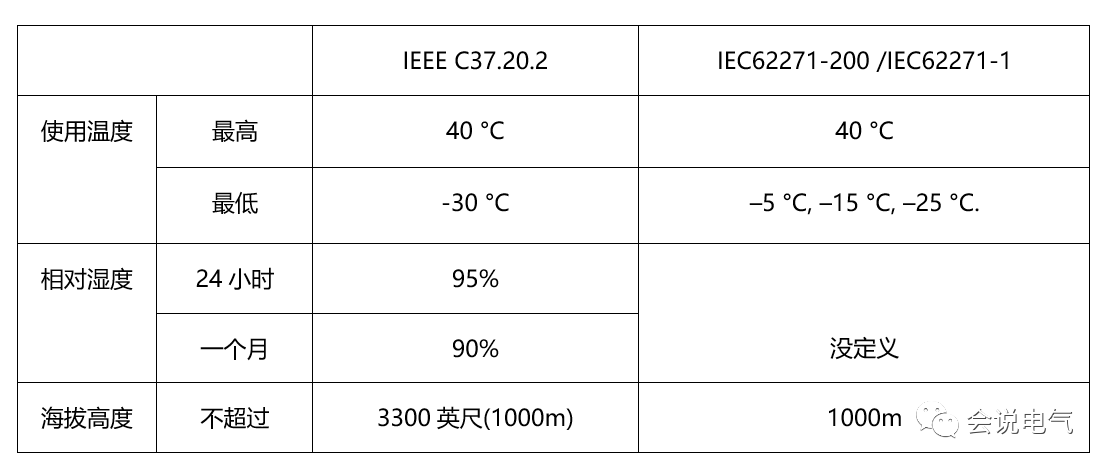

使用環境IEEE與IEC標準對比，北美標準不論戶內戶外，環境溫度最低都是零下三十?dāng)z氏度，我們的斷路器等需要試驗驗證零下三十?dāng)z氏度的可用性。
2.2 防護等級
美標開關柜采用NEMA 250-2003作為防護等級的標準，對于室內使用的開關設備，防護等級NEMA2501類（IP20），戶外 3R類(IP24)與IEC60529標準外殼防護等級( IP 代碼)有下列對應關系，如下表，如NEMA 250 3R 可以理解為IEC60529標準的IP14，但反之不成立，即不能說IP14就是NEMA 3R標準，因為NEMA 3R還有抗腐蝕、防雨雪等要求，需要相應使用驗證。

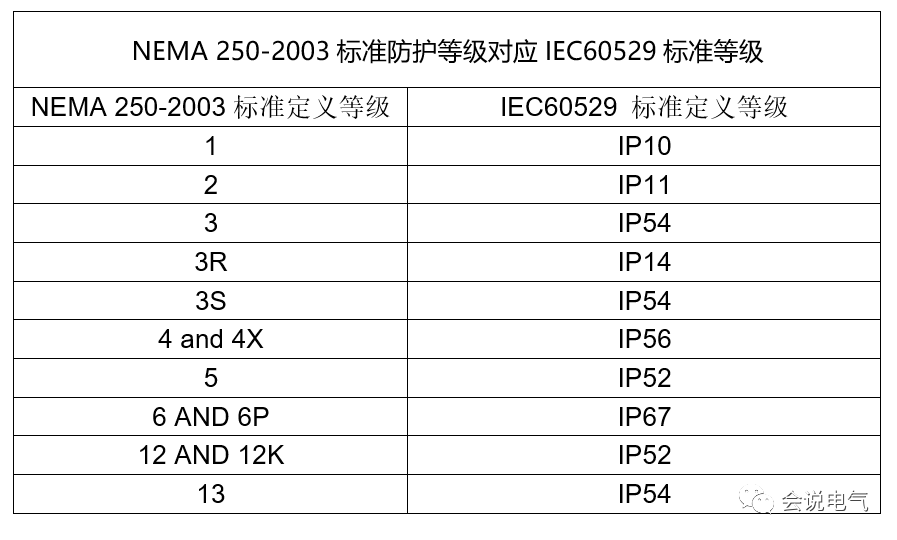

NEMA 250-2003標準防護等級對應IEC60529標準等級

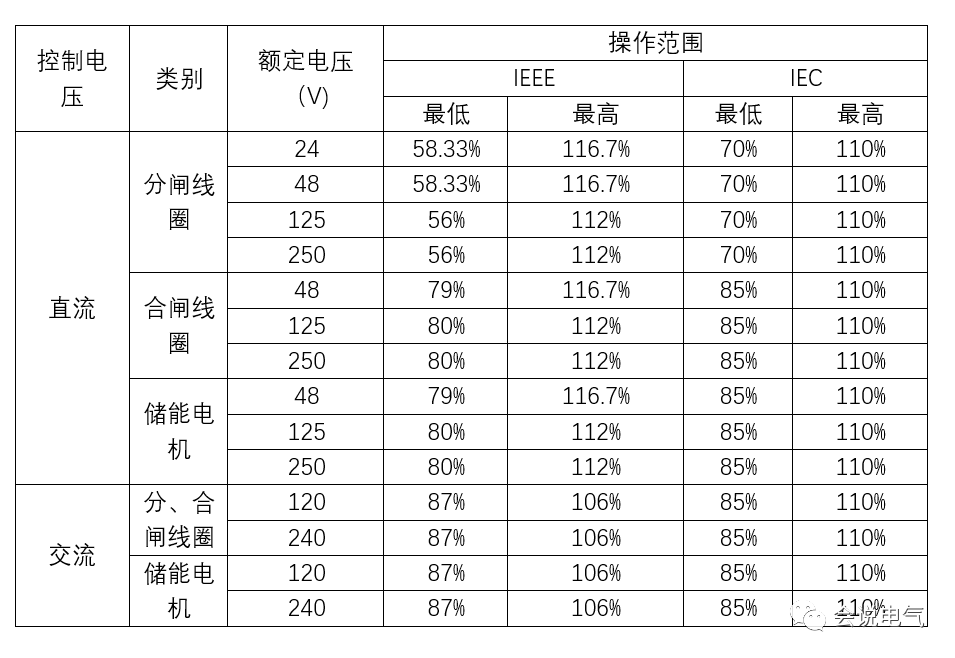

2.3. 額定控制電壓
美標開關設備的控制電壓范圍與IEC/GB標準不同，是直接規定數值的，不是規定百分比范圍，因此每個電壓對應的百分比范圍不同，并且直流控制電壓允許范圍更廣。
