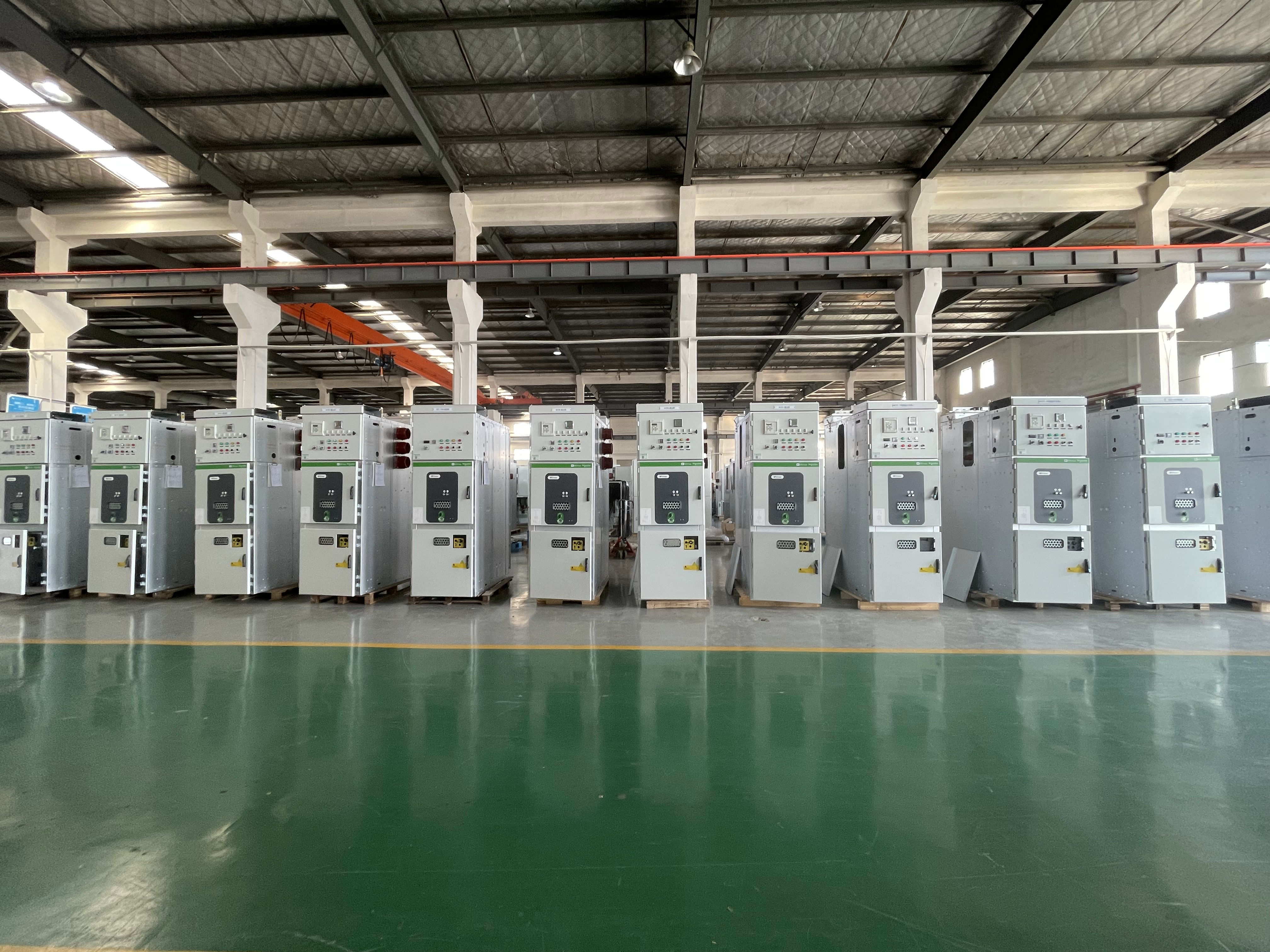

空氣絕緣開關柜，首先是安裝開關的柜子，用金屬鋼板外殼包裹，有門板或蓋板以便進入安裝、操作。開關包括很多，隔離開關、負荷開關、接地開關等等，各有各的用處。

• 隔離開關，隔離即把兩部分分隔開來達到安全要求，電氣隔離實現電路的兩部分達到安全的電氣間隙，即使兩側有不同的電壓，也能互不干擾，各自安全運行，雙電源進線的隔離柜實現兩段母線各自運行。

• 隔離開關還要求可見斷口，適用于隔離的電器在斷開位置時必須具有符合隔離功能要求的隔離距離，并應提供一種或幾種方法顯示主觸頭的位置:

• 操動機構的位置指示；
• 獨立的機械式指示器；
• 所有主動觸頭可視。
• 空氣絕緣開關柜中，固定式安裝斷路器的就需要隔離開關，用于電路的隔離。
• 而抽出式、移開式斷路器，手車一次觸頭功能就相當于隔離開關，起到隔離作用。

• 專門設計的開關，用于將三相導體短接并接地。因此一般只在需要檢修時合閘，以保證在電路上工作時的安全，它將斷電的有源導體接地。
•

• 空氣絕緣開關柜中，接地開關用于將需要檢修的電路接地，以便安全檢修。安裝在電纜側、母線側等相應位置，檢修某一段時對相應部分進行接地。如安裝在開關柜電纜室觸頭盒下部出線電纜連接部位，斷路器手車拉出形成隔離斷口，接地開關合閘，就可以對電纜室設備以及連接的電纜及其下游設備放心進行檢修而不必擔心高壓電的危害了。

• 能夠在正常電路條件下建立、維持和斷開電流的機械連接裝置，包括運行中的過載電流。
• 用于控制電路（打開和關閉），通常用于執行絕緣功能。
• 在公共和私人中壓配電網中，它經常與熔斷器配合使用。

接觸器

• 具有單個靜止位置的機械連接裝置，非手動控制，能夠在正常電路條件下建立、維持和斷開電流，包括運行中的電壓條件。
• 適用于非常頻繁功能操作，主要用于電機控制。
• 與熔斷器配合使用用于短路保護。

斷路器

• 機械連接裝置，能夠在正常電路條件和特定異常電路條件下（如短路）建立、維持和斷開電流。
• 通用連接裝置。除了控制電路外，它還保證電路免受電氣故障的影響。替代接觸器用于大型中壓電機的控制

簡單的說，在線路空載狀態下，這些開關都可以正常合、分閘，而如果線路帶了負載，隔離開關、接地開關就不能分閘、合閘了，其它開關可以合閘。而如果線路短路，則只有斷路器可以開斷，負荷開關、接地開關、接觸器、斷路器可以關合。

除了開關之外，還需要測量電壓、電流，12kV等中壓電壓高，需要采用絕緣處理的電磁感應互感器來將高電壓變成儀表、保護可以使用的低電壓，同樣將大電流變成小電流。

電流、電壓互感器用于計量以及保護，如出現短路電流會瞬間加大，通過將電流變化信號傳給微機保護，微機保護發送信號讓斷路器跳閘，電壓出現異常同樣需要處理。

上述裝置安裝在金屬封閉的開關柜內部，通過接地金屬將功能分隔成不同隔室，如用于主母線連接的母線室，用于斷路器或其它開關裝置的手車室，用于外部電纜連接的電纜室以及控制、保護裝置等安裝的儀表室。

另外根據不同用處元器件組成的不同開關柜單元，不同單元組成一排開關柜形成有進線、電壓測量、出線、聯絡、所用變壓器等系統應用。
