典型的經驗法則是：

a.與中壓主斷路器緊密耦合：提供變壓器浪涌保護，如與阻容吸收器并聯的電涌放電器。所選浪涌保護裝置應位于并連接在變壓器主接線端，或者可以位于開關柜內部并連接在主斷路器的變壓器側。

b.連接到中壓一次斷路器的電纜：提供瞬態電涌保護，如與阻容吸收器并聯的電涌放電器，用于通過長度達45米的電纜連接的變壓器。電涌保護器設備應位于變壓器端子處并與其連接。雷電沖擊耐受額定值等于開關設備額定值且通過至少45米或更長的電纜連接到開關設備的變壓器通常不需要浪涌保護。

c.當使用特殊的瞬態電阻變壓器設計時，電力變壓器保護可能不需要阻容吸收器。但是，儀表變壓器保護可能需要阻容吸收器，用于抑制內部變壓器諧振：

在某些情況下，變壓器繞組的固有頻率會被激發產生諧振。處于諧振狀態的變壓器繞組會產生升高的內部電壓，從而導致絕緣損壞或故障。如上所述，在變壓器端子處安裝阻容吸收器可以抑制內部繞組諧振，防止產生損壞的內部電壓升高。當整流器、UPS或類似電子設備安裝在變壓器次級上時，通常需要這樣做。

3.電弧爐變壓器在變壓器端子處提供與阻容吸收器并聯的電涌放電器。

4.電機在電機端子處提供與RC緩沖器并聯的電涌放電器。對于使用VFD的電機，應在VFD裝置之前安裝浪涌保護。

5.發電機在發電機端子處提供與阻尼吸收器并聯的電站級避雷器。

6.電容器開關無需過載保護。確保電容器的雷電沖擊耐受額定值等于開關設備的雷電沖擊額定值。

7.并聯電抗器開關裝置避雷器，與電抗器端子處的RCS母線并聯。

8.電動機啟動電抗器或降壓自動變壓器在電抗器或RVAT端子處提供與RC吸收器并聯的電涌放電器。

9.根據開關瞬態研究確定，應適當應用開關地下電纜浪涌保護。對于BIL較低的變壓器，應提供與阻容吸收器并聯的避雷器。

浪涌保護概述

最低保護：電涌放電器用于防止高過電壓峰值，或電涌電容器用于防止快速上升瞬態。請注意，電涌放電器或電涌電容器可能無法提供足夠的過載保護，防止電路諧振引起的電壓升高。注意，當在斷路器兩側施加浪涌電容器時，斷路器一側的浪涌電容器必須是RC吸收器或帶浪涌抑制器的RC吸收器，以減少可能的電流截流。

良好的保護：避雷器與浪涌電容器并聯，可防止高過電壓峰值和快速上升的瞬態。該選項可能無法提供足夠的浪涌保護，防止電路諧振引起的電壓升高。當在斷路器兩側施加浪涌電容器時，斷路器一側的浪涌電容器必須是RC吸收器或RC吸收器浪涌抑制器，以減輕可能的截流。

更好的保護：RC吸收器與電涌放電器并聯，用于防止高頻瞬態和電壓峰值。

最好的保護：RC吸收器，帶浪涌抑制器，在需要時在其前面加上適當?shù)睦擞恳种破鳎苑览讚?。RC吸收器浪涌抑制器提供對高頻電壓瞬變的保護，并將瞬變的峰值幅度限制在1至2PU。電涌放電器可防止雷電浪涌引起的更高電壓峰值。

避雷器

推薦使用現代金屬氧化物避雷器，因為這種設計確保了浪涌保護方案。對于給定類型的避雷器的正確應用，必須參考制造商的技術數據。

許多制造商公布的避雷器MCOV（最大連續工作電壓）額定值基于40oC或45oC環境溫度。通常，當安裝在伊頓的中壓開關柜內時，建議采用以下指南進行電機選擇：

A.直接接地系統：避雷器MCOV額定值應等于1.05 x Ur/（1.732 x T），其中UR為標稱線對線運行電壓，1.05系數允許超過ANSI C84.1規定的標稱電壓+5%的電壓變化，T為允許操作的操作系數。開關設備環境溫度為55oC時，應根據所考慮的避雷器類型從避雷器制造商處獲得。T的典型值為：0.946至1.0。

B.低電阻接地系統（通過電阻接地10秒的系統）：從制造商的數據中獲得的60oC時避雷器10秒MCOV能力應等于1.05 x Ur，其中Ur為標稱線電壓，1.05系數允許標稱電壓以上+5%的電壓變化。

C.不接地或通過10秒電阻器以外的阻抗接地系統：避雷器MCOV額定值應等于1.05 x Ur/T，其中Ur和T如上所述。

浪涌電容器

金屬氧化物避雷器限制了預期浪涌過電壓的大小，但對控制其上升速度無效。專門設計的具有低內部電感的浪涌電容器用于限制這種浪涌過電壓的上升速度，以保護匝間絕緣。對于浪涌電容器的建議值為：5和7.5 kV時為0.5μf，15 kV時為0.25μf，在24 kV及更高電壓下運行的系統中為0.13μf。

RC吸收器（阻尼吸收器）

阻尼吸收器由一個無感電阻R組成，其大小與負載電纜的浪涌阻抗匹配，通常為20至30歐姆，并與浪涌電容器C串聯連接。浪涌電容器的大小通常為0.15至0.25微法。在正常工作條件下，電容器的阻抗非常高，在正常功率頻率下有效地將電阻器R與系統“隔離”，并在正常工作期間將散熱降至最低。

在高頻瞬態條件下，電容器提供非常低的阻抗，從而有效地將電阻器R作為電纜終端電阻器“插入”電力系統中，從而最大限度地減少電壓瞬變的深波前反射，并防止行波的電壓加倍。阻尼吸收器通過吸收和緩沖瞬態，提供對高頻瞬態的保護。

阻尼吸收器在抑制快速上升的瞬態電壓以及在反射和聲音有機會形成之前衰減反射和聲音方面最為有效，但不限制瞬態峰值。因此，僅阻尼吸收器可能無法提供足夠的保護。為了限制瞬態峰值，還應考慮避雷器的應用。

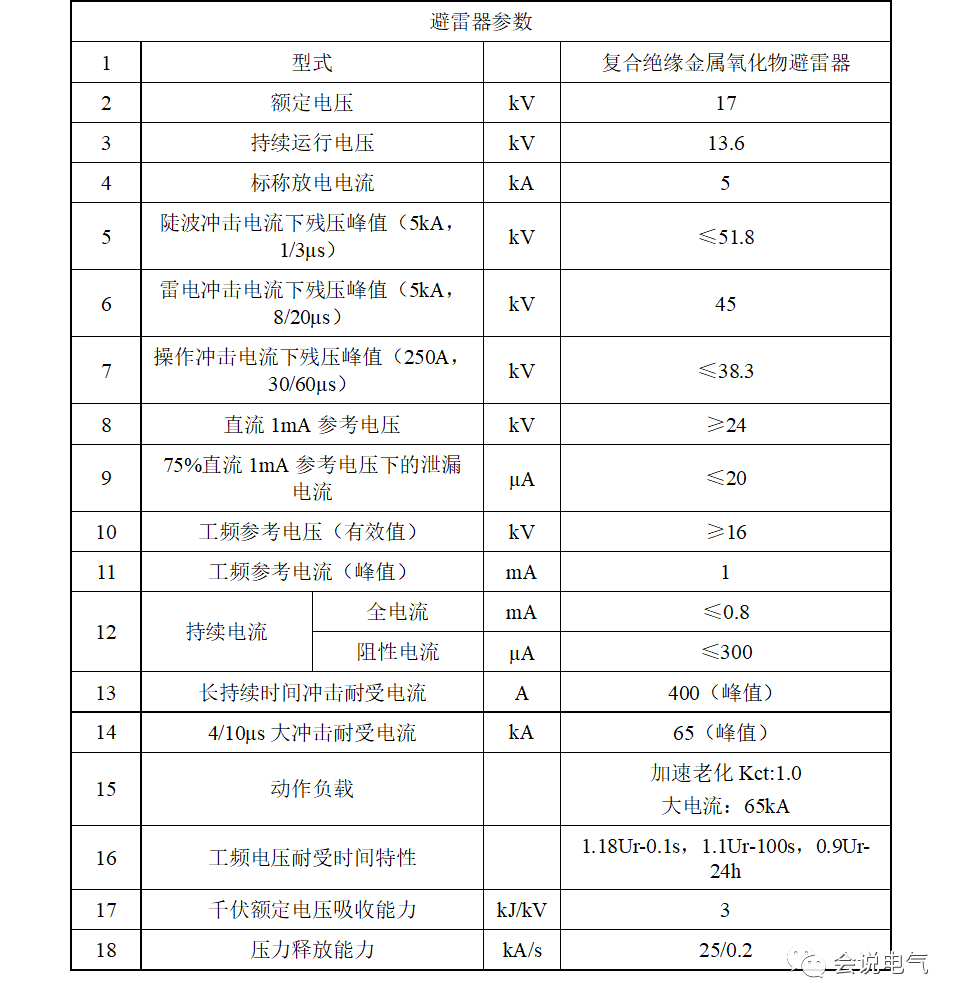

常用12kV避雷器參數
