一、BLOKSET柜結構設計規范內容

1.BLOKSET柜按單柜功能可分為：

    ■ D型：6300A及以下的配電柜；

    ■ Mf型：6300A及以下的固定式電動機控制中心；

    ■ Mw型：6300A及以下的抽屜式電動機控制中心；

    ■ Ms型：變頻器和軟起動器柜；

    ■ C型：630A以下配電箱；

2.柜體尺寸：柜高：2200

          柜深：600，600+400

          柜寬：600，700，800，900，1000，1100，1200，1300，1600

二、與變壓器接口及設計要求

    1、BLOKSET柜和變壓器接口有兩種方式（進線方式）：即開關柜頂部進線和開關柜側面進線。

    2、對開關柜頂部進線多為密集母線槽上進線，柜內銅排和變壓器母排的連接一般是等低壓現場拼柜完畢后，密集母線廠家再去現場實際測量與之接口，柜內伸出母排高度原則上和主母線平齊，具體伸出位置與密集母線廠家協商確定。

    3、低壓柜側面進線為變壓器在低壓柜相鄰一側（左邊或右邊），低壓柜內銅排和變壓器低壓側銅排連接需做接口圖，變壓器一側隔板需要開母線伸出位置缺口。

    4、接口圖中的母排選擇根據一次方案圖或技術協議確定的母排規格確定，再選擇合適的母線夾設計母排伸出位置圖，母排伸出長度為150~200mm，具體伸出長度以接口圖實際尺寸為準。

    5、常用變壓器容量與母排對照表（供參考）：

三、單元高度及模數分布

    1、BLOKSET柜標準的柜體高度為2200mm，抽屜單元有效安裝空間為1800mm（單層母排）；

    2、采用模塊化的設計，按照50mm模數的原則設計（1M=50mm），柜體有40個50mm的模數的高度，用于安裝開關設備和母排的區域；

    3、4000A及以下為單水平母排；5000/6300A為雙水平母排；4個模數（即200高）用于母排；8個模數（400高）用于母排；36個模數用于開關設備（1800）；32個模數用于開關設備（1600）；

    4、有效的抽屜單元有3M、4.5M、6M、7.5M、9M、12M；

    5、一臺MCC抽屜柜最多可安裝12個3M抽屜，8個4.5M，4個9M，3個12M抽屜；

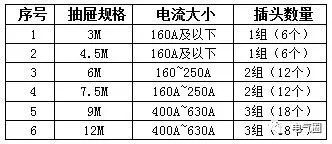

    6、各規格抽屜對應的電流等級如下：

    7、BLOKSET柜抽屜二次最多可達30針，二次的數量根據二次圖確定；

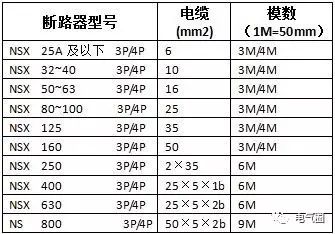

    8、Mf型柜內開關、電纜/銅排及模數配置方案

        柜內單水平母排36個模數用于開關，雙水平母排32個模數用于開關，電纜、模數配置方案如下：

    9、Mw型柜開關、模數配置方案

        柜內單水平母排36個模數用于開關，雙水平母排32個模數用于開關，電纜、模數配置方案如下：

    注：（）內模數為非標使用，電纜、銅排同Mf柜。

四、基礎設計及出線方式

    1、BLOKSET柜的出線方式分為后出線（后上和后下）和側出線（下出）兩種方式；

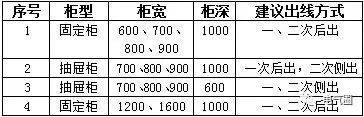

    2、常見柜體規格的出線方式參考如下：

五、分隔類型及設計要求

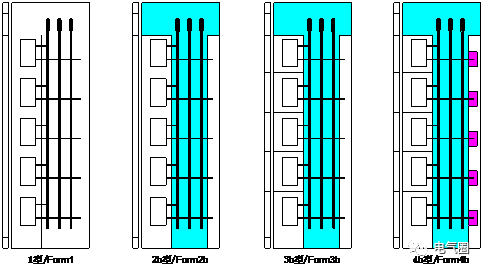

    1、BLOKSET柜常見分隔類型：

        D、Mf和Ms型：分隔類型有1型、2b型、3b型、4b型；

        Mw型：分隔類型有3b型、4b型。

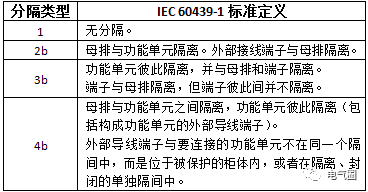

     2、對分隔類型的定義：

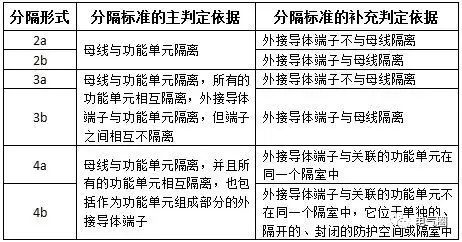

    3、對分隔形式的設計及判定依據：
